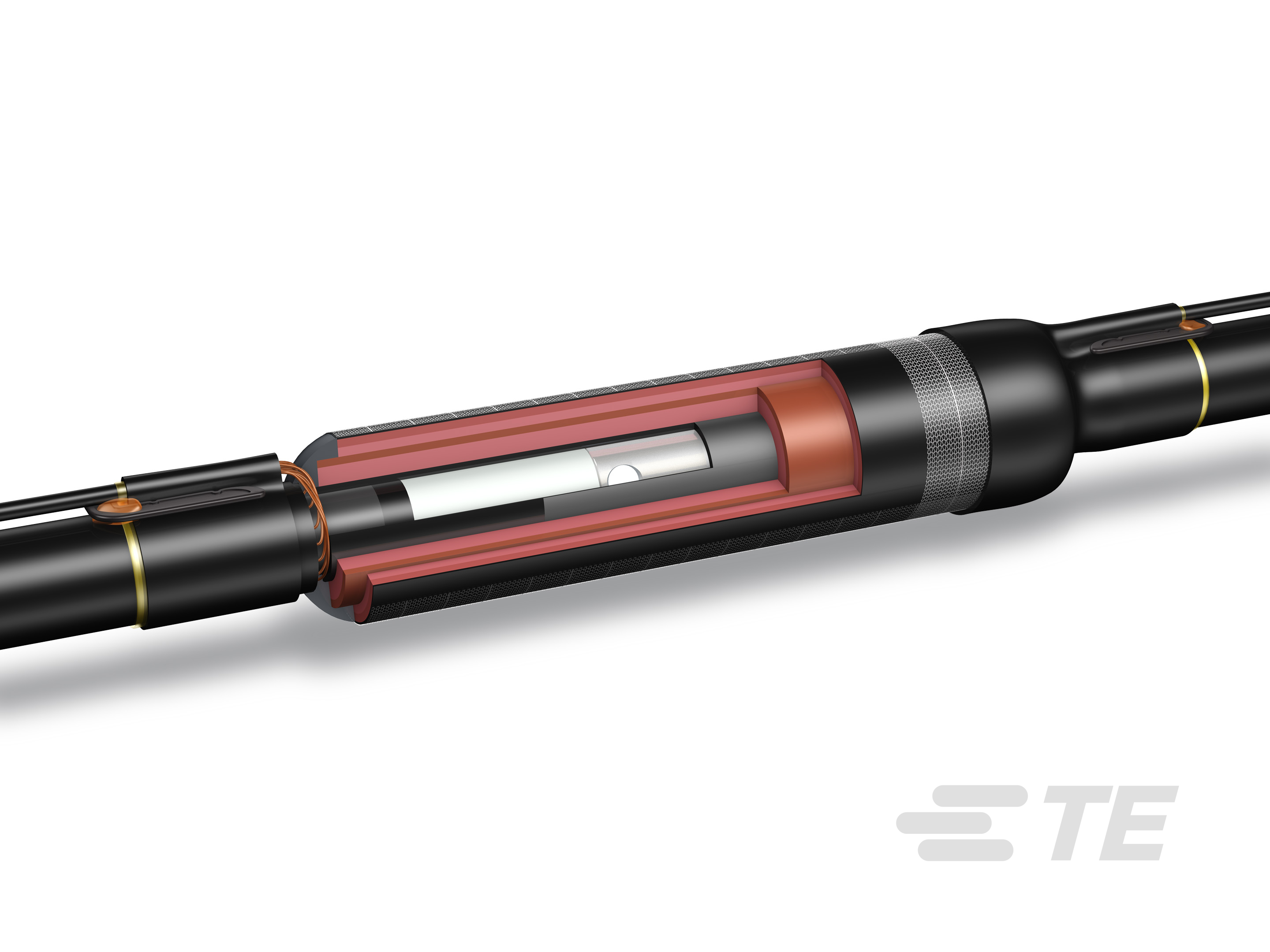

Skjøt EHVS-72H-I-W-4, 72kV

Skjøt for 1-leder 72kV pex isolert kabel. Skjøtesystemet er konstruert rundt krympbare materialer for fleksibel tverrsnittilpasning og en spesialkonstruert mekanisk skjøtehylse. Feltstyring over skjøten sikres gjennom nedkrymping av en feltstyrende krympeslange pålagt Faradays bur over den mekaniske skjøtehylsen. Halvlederavtaket på pex-kabelen bearbeides med ledende lakk. Over den feltkontrollerende krympeslange krympes to komposittslanger, hvor den siste har en ytre ledende skjerm. Skjøten dekkes med fortinnet cu nett og kabelens skjermtråder skjøtes ved pressing. Den ytre mekaniske og korrosjonshindrende beskyttelse besørges av en tykkvegget krympeslange med lim. For kabler med aluminiumslaminat kan det i tillegg benyttes krympeflak med integrert aluminiumslaminat type CFSM for å oppnå samme radiell tetthet i skjøteområdet som på kabelen. CFSM krympeflak må bestilles separat og følger ikke med i settet. Skjøtesettet leveres i stk inkludert mekaniske skjøtehylser. Montasjebeskrivelse medfølger. Det kan leveres mekaniske skjøtehylser for overgang mellom forskjellige ledertverrsnitt. Kabeldata må foreligge ved bestilling.
