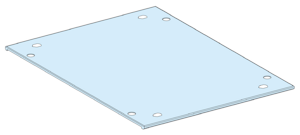

TOPPLATE IP30 PRISMASET P B400 D400

Product number
2443139
Topplate IP30 PrismaSeT P-bredde 400mm dybde 400mm
PrismaSeT Skap og tavlesystem består av to hovedsystemer: PrismaSeT G og PrismaSeT G. Systemet består av Skaprammer,Dører, (tette eller transparante) montasjeplater, frontplater, skinner og tilbehør for å sette sammen ett komplett skap/tavle. Stort utvalg av prefabrikerte tilkoblinger og løsninger.Systemet er testet etter IECEN 61439 serien, PrismaSeT er skap og tavler for Innendørs montering påvegg- og gulvskap/tavler for alle typer lavspenningsfordelingstavler ( hoved-, under- og sluttfordeling). PrismaSeT G: I maks :630A IP grad fra IP30 med eller uten dør, IP31 med dør og skråtak og IP 43 med dør, skråtak og pakning. Egen skapserie for IP55.Beskyttelse grad IK07 uten dør, IK08/IK10 med dør. IK 10 for Prisma IP 55 serien.Isolasjonsspenning: 1000V, Maks I nominell : 630 A, IK peak: 53kA, Kortslutningsstrøm 25kA rms/1sek. Frekvens 50Hz. PrismaSeT P: I maks :32000A IP grad fra IP30 med tak sidevegger, tak og med eller uten dør, IP31 med tak, sidevegger og dør og pakning. IP55 egne sidepalter og tak+ dører. Beskyttelse grad IK07 uten dør, IK08 med dør.IK1 for IP 55. Isolasjonsspenning: 1000V, Maks I nominell : 3200 A, IK peak: 187kA, Kortslutningsstrøm 85kA rms/1sek. Frekvens 50Hz. Designverktøy, Rapsody, benyttes for konstruksjon, tilbud og tegning.

Product details

Technical specifications

Suitable for roof plankingtrue
Suitable for bottom plankingfalse
Width400 mm
Height# mm
Depth400 mm
Suitable for enclosure building width400 mm
Suitable for enclosure building depth400 mm
MaterialSteel
Surface finishingPowder coating
ColourWhite
RAL-number9003
With de-aerationfalse
Suitable for outdoor set-upfalse
With cable entryfalse

Product codes

SAPCPA900
PLC2443139
STK2443139
GTIN/EAN3606481877260
Manufacturer part numberLVS08434
Vendor material numberLVS08434

Basic information

Package measurements (L x W x H)430 x 425 x 40 mm
Package volume7.31 l
Package weight1.784 kg
Base uniteach
Package units1 / 40
Usage quantity
UNSPSC32000000
BrandSCHNEIDER
