RHEYFLEX® 500V -CH-JZ 12G1,5

Product number
1092575
RHEYFLEX® 500V -CH-JZ 12G1,5

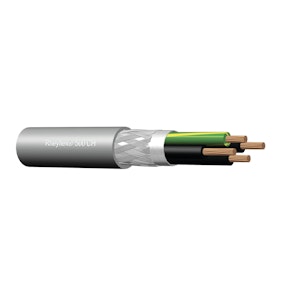

RHEYFLEX® 500V -CH- er en fleksibel, flammehemmet halogenfri kabel med skjerm av flettet, fortinnet kobber og aluminiumsfolie.
Kabelen er konstruert slik at den i liten grad påvirker eller blir påvirket av eksterne elektomangetiske støykilder og/eller utstyr.
Kabelen er primært konstruert for overføring av signaler. Egnet som transmisjonskabel for måling, kontroll og reguleringssystemer tilknyttet maskiner og utstyr. Samt for industri og produksjonslinjer hvor det er nødvendig med fleksibel kabel. Kabelen tåler (fri) bevegelse, men er ikke beregnet for applikasjoner med tvungen føring og repeterende gjentagelse.
Tverrsnitt fra 10 mm² og større er tiltenkt brukt som forsyningskabel i fast installasjon, eller for verktøy i produksjonslinjer.
RHEYFLEX® 500V -CH- kan benyttes i tørre og fuktige rom, men anbefales ikke permanent neddykket i vann. Kabelen kan installeres utendørs, med ekstra beskytelse, men ikke anbefalt nedgravd i bakken. Ikke egnet for applikasjoner med torsjonskrefter (vridning).





KONSTRUKSJON




Leder
Rent kobber mangetrådet, IEC 60228; DIN VDE 0295, Klasse 5




Isolasjon
Halogenfritt kompound, Type TS EN 50290-2-26




Isolasjonsfarge
TS EN 50334, DIN VDE 0293. Sort isolasjon med hvit nummermerking




Kabeloppbygning


Gruppevis snodd




Skjerm
Fortinnet flettet kobberskjerm og aluminiumsfolie




Ytrekappe
Halogenfritt kompound, Type TS EN 50290-2-27




Identifikasjon
I henhold til DIN VDE 0293:1990-01
JZ: sort, hvit nummerering med gul/grønn leder
OZ: sort, hvit nummerering uten gul/grønn leder
JB: fargede ledere I henhold til HD 308 S2

Silikonfri: Ja
Bending factor when installed: D<25mm: 6 (xD); D<25mm: 4 (xD)
Motstandsdyktighet i olje: Ja
Type JZ= G/G jordleder og nummermerkede ledere
Type OZ= Uten jordleder med nummermerkede ledere
Type JB= G/G jordleder og fargede ledere

Product details

Technical specifications

Nominal cross section conductor1.5 mm²
Conductor categoryClass 5 = flexible
Number of cores12
Screen over stranding elementNone
Stranding elementNo
Screen over strandingFoil + braiding
Material core insulationPolyolefin
Core identificationNumbers
Suspension elementNone
Material outer sheathPolyolefin
Colour outer sheathGrey
Torsion resistantfalse
Reaction-to-fire according to EN 13501-6: ClassDca
Reaction-to-fire according to EN 13501-6: Smoke productions2
Reaction-to-fire according to EN 13501-6: Flaming droplets/particlesd2

Product codes

SAPCGK485
PLC1092575
STK1092575
GTIN/EAN7045210122183
Manufacturer part number10543069
Vendor material number1092575

Basic information

Package measurements (L x W x H)1000 x 13.9 x 13.9 mm
Package volume0.193 l
Package weight0.329 kg
Base unitm
Package units2000 / 500
Usage quantity
UNSPSC32000000
BrandNEXANS
